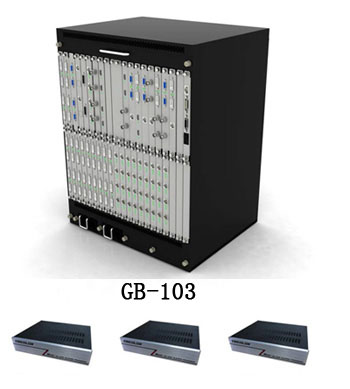

型号:GB-103边缘融合处理器

GB-103分布式融合处理器采用分布式的系统设计理念,将信号接入、画面拼接、融合带处理等相关功能从系统上区分开,使得不同的功能在各自独立的硬件中处理实现,最大程度提升了设备的稳定性。而且在融合规模上,可以进行任意扩展,适合大规模的融合系统的设计和应用。GB-103分布式融合系统可被广泛应用于科研教育、虚拟仿真、展览展示、会议系统、演播大厅、生产管控等专业系统中,是目前市面上投影融合系统的最佳选择。

产品介绍:

GB-103分布式融合处理系统是恒信传诚公司推出的新一代分布式架构融合处理产品。其基于原来市场表现优异的GB-102系列融合处理器优化开发,在各项软硬件性能指标上有大幅度提升,可以完成平面、弧面等各种大规模、超高清、无失真的投影系统,是目前市面上最具竞争力的专业投影融合系统。从本根本上解决了目前投影融合项目中困扰技术人员的几何调试复杂、颜色校正困难、施工工作繁琐三大难题。
从硬件底层全新重写改进了几何校正技术、全色域校正技术、相机自动调试控制技术、暗场补偿技术,通过融合技术使拼接大屏幕系统成为一个具有超高分辨率的单一逻辑屏,形成更加明亮超大、高分辨率的融合全景画面,整个调试过程自动控制,画面效果出众,色彩一致性优异。
GB-103分布式融合处理器采用分布式的系统设计理念,将信号接入、画面拼接、融合带处理等相关功能从系统上区分开,使得不同的功能在各自独立的硬件中处理实现,最大程度提升了设备的稳定性。而且在融合规模上,可以进行任意扩展,适合大规模的融合系统的设计和应用。GB-103分布式融合系统可被广泛应用于科研教育、虚拟仿真、展览展示、会议系统、演播大厅、生产管控等专业系统中,是目前市面上投影融合系统的最佳选择。

 大规模融合系统,支持环形投影系统
GB-103分布式融合系统将运算负载压力分散到各分布式处理单元上,不仅拓展了系统设计的规模,而且大大提高了散热性能。融合系统在增加了高性能的图像网络化传输组合方式,超越了传统线缆负载极限距离,将输入路数由8路提高到128路高清信号,输出规模由原来的4通道提高到72通道,并且未来可扩展至更多通道。
输入种类自由多样,兼容各类视频信号
输入板卡自由组合,完成各类输入信号灵活接入,包括VGA信号、DVI信号、CVBS复合视频信号、RGB信号、YPbPr分量视频信号、HDMI信号、SDI信号等。可以在整个融合幕上无障碍进行开窗、叠加、漫游,并且信号的显示完全实时不丢帧。单通道输出分辨率最高可达1920×1200,帧率达到60Hz,向下全面兼容其它所有高清格式,通用性非常强。
几何校正算法升级,调试快速准确
GB-103分布式融合系统革命性改进几何校正算法,能够实现平面、弧面幕的超快速定位,通过集合粗调细调相结合的方式,可实现5分钟/通道的快速几何调试,同时保证几何调整曲面的均匀度与流畅度。
融合带处理细腻精确,自动化调试方便简单
同时将融合带和色域校正算法进行升级,改进调试算法,采用优异细腻的1/256微像素算法,提高调试速度的同时细化了调试精度,达到了最高的64组融合带曲线拟合精确重叠,最大40%融合带生成。系统内置了投影机参数色彩模型,使用高清数字相机,通过快捷的感应式智能颜色校正处理软件可快速对输出颜色进行自动校正优化,最高可达512种颜色色阶校正,将繁琐的光学处理算法简化为人人都可轻松上手的“一键式处理”,大大降低了融合调试的技术门槛,做到了行业内最多颜色种类的色阶校正。
信号预监功能,有效防止用户误操作
GB-103分布式融合系统为保证显示内容的正确,独创了预监功能,让操作员可以在操作电脑上实时预览系统中所有前端输入信号画面,选择正确内容视频信号快速、准确显示在大屏上,避免误操作的发生。

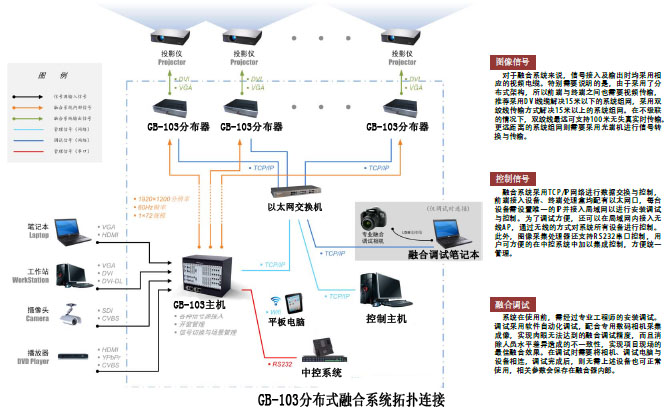

适应大中小规模,适用于各种行业应用
GB-103分布式融合处理系统,采用与集中式不同的拓扑连接方式。不同于集中式适用于中小型系统,分布式是为适用于各种规模的系统设计。既能够满足教学科研的小规模融合需求,也能够胜任视听演艺等大规模系统场合,是新一代边缘融合系统构建的最佳选择。

边缘融合GB-103

系统输入信号

信号格式

DVI, VGA, HDMI, SDI, CVBS, YPbPr, IP, HDBaseT, 光纤

分辨率



支持1920×1200高清输入自适应

支持客户自定义的超高分辨率信号输入(DVI高分辨率输入卡)

系统输出信号

信号格式

DVI 1.0规范中的DVI-I信号 (可通过转接头输出VGA信号)

物理接口

24+5针/DVI-I/母接口,配有DVI-VGA转接口

输出分辨率

800x600, 1024x768, 1280x720, 1280x1024, 1360x768, 1440x900,

1600x1200, 1680x1050, 1920x1080, 1920x1200 (依据型号确定)

其他

支持输入信号无缝对接显示到拼接屏系统,可同时控制显示

系统控制调试

控制接口

TCP/IP网络控制,RS232串口控制;RJ-45接口×1个,DB9接口×1个

调试操作

相机自动调试,小时级调试过程,全自动处理,人为影响小,效果一致性高

融合软硬件处理

几何校正

改进后的几何校正极速处理算法,可快速调整柱面幕、平面幕;支持投影仪正投、背投、斜向及画面缩放、平移、梯形校正、偏转校正等功能;支持网格微调普通模式、线性行联动、列联动、点动模式;支持几何校正可以精准到1/256像素视网膜级像素调整。

边缘融合

独有的全色域校正技术,512组色域校正参数,可有效消除多台投影仪间的颜色差异,64条融合带曲线控制,精确调整融合带颜色曲线;融合带全程自动调试,无需人工干预,调试效果一致性优异。

暗场校正

支持暗场补偿功能,可自动或手动调整补偿区域色阶,消除实现全黑图像下的投影机融合重叠部分的亮带。

一般规格

电源

110~220V/AC, 50/60Hz

功率

前端采集处理器50~600W/台,终端15W/台

安装

前端采集处理器19英寸标准机柜安装,处理终端桌面式或吊架式安装,附配件。

MTBF

30,000小时




输入信号种类

 通过选择配置GB-103TM机箱的信号输入卡,可轻松实现各类信号的灵活接入。目前支持的输

入信号类型有DVI-D、HDMI、VGA、YPbPr、CVBS、SDI、IP等信号、光端机、双绞线视频等。

单一输入通道最高分辨率为1920×1200@60Hz,通过选配高分输入卡还可实现3840×2400分辨

率的动态信号输入。

格式种类

描述

DVI-D

计算机数字信号

单链路接口最高支持1920×1200输入分辨率,最高支持128路信号输入;双链路接口最高支持3840×2400(典型值),可在线修改EDID支持更高分辨率,最高支持36路信号输入;支持HDCP。

HDMI

影音数字信号

最高支持1920×1080输入分辨率,最高支持128路信号输入,符合HDMI1.3规范,支持HDCP。常见于会议系统终端、硬盘播放器、DVD播放器等设备。

VGA/RGB

计算机模拟信号

最高支持1920×1200输入分辨率,最高支持128路信号输入,输入接口为DB-15接口,兼容RGB信号输入(另配转接线)。

SDI

数字串行信号

最高支持1920×1080输入分辨率,最高支持128路信号输入,标准BNC接口。常见于高清监控摄像头、卫星电视接收机等设备。

YPbPr

高清模拟分量

最高支持1920×1080输入分辨率,最高支持128路信号输入,使用时需要配转接线(随机发货),转接线接口为RCA/F。常见于DVD播放器。

CVBS

标清复合视频

高画质CVBS复合信号支持P/N制式自适应,最高支持128路信号输入,画质优异,色彩艳丽,适用于全屏显示;标准画质符合信号视频卡最高支持512路信号输入,适用于安防监控等输入信号多、需要多画面分割显示的场合,使用时需要使用随设备发货的视频转接线。

Optical Fiber

光纤传输信号

需要与淳中单模单芯光端机发送端(TriF-T1SD-B)配合使用,实现远距离信号源直接输入融合系统。发送光端机支持DVI-D信号输入。最多支持128路光纤信号输入,光纤接口为LC,最大传输距离10km,采用单模光纤传输。

Twisted Pair

双绞线传输信号

需要与淳中DVI-102-B双绞线传输器发送端(DVI-102-B-T)配合使用,实现中距离信号源直接输入融合系统。双绞线传输器支持DVI-D信号输入,最高支持1920×1200分辨率,最高支持64路信号输入,最大传输距离100m,采用六类屏蔽双绞线传输。
